[review]ZOGIS 9600 GT 512mb DDR3

**Xandelly** · 15-05-2009

ZOGIS 9600 GT 512mb DDR3

Apresentação

O Mercado de placas de vídeo, ainda é um mercado conturbado e cheio de informações confusas e mais diversas. Atualmente optar por uma VGA tem se tornado um enorme dilema e uma tarefa bastante difícil. O mercado oferece mais de 137 modelos de VGA (maio/09) e ainda crescente. Os reviews e testes feitos por nossa equipe vem diretamente ajudar e complementar a sua decisão, orientado e mostrando com fidelidade cada placa e cada hardware testado. Não obstante ainda, o review vem preencher a lacuna que até então existia, principalmente de placas de vídeo; publicando resultados fiéis e imparciais, independetemente do fabricante, loja ou distribuidor.

Uma Marca que vem se tornando cada vez mais em destaque no mercado nacional é o fabricante ZOGIS, que buscou aliar a eficácia e eficiência com o custo acessível e mais próximo da realidade brasileira. Sem muito alarde e sem muitas propagandas, hoje, a ZOGIS tem tomado uma grande parcela de consumidores no Brasil, justamente por oferecer um produto de boa qualidade com um preço muito razoável e justo.

Neste review de hoje, tentaremos levar ao amigo leitor do Fórum OverBR a realidade de uma placa que tem o mercado vivo, e que tem uma relação direta com os entusiastas e gamers, a 9600 GT uma placa simples, mas com um atrativo e olhar bem discreto e atraente para o Overclock.

Embalagem e conteúdo

Atendendo a um dos objetivos da Empresa, o fabricante sabiamente reduz o seu 'combo' para oferecer o necessário e complementos para que sua placa de vídeo tenha todas as funções, em todas as interfaces e plugs necessários a sua conexão. Mas sem acrescentar...jogos...games...adornos...(brundle) no pacote. E isso cai diretamente em relação custo benefício. A Zogis consegue oferecer uma placa com a mesma qualidade (ou até mesmo superior) que alguns concorrentes e sem encarecer seu produto, e simplesmente pelo fato de não somar grandes 'enfeites' e 'frescurinhas' na embalagem, e só aqui já deveríamos somar um ponto positivo com louvor. Afinal os usuários buscam a qualidade e a perfomance aliadas ao custo real do produto.

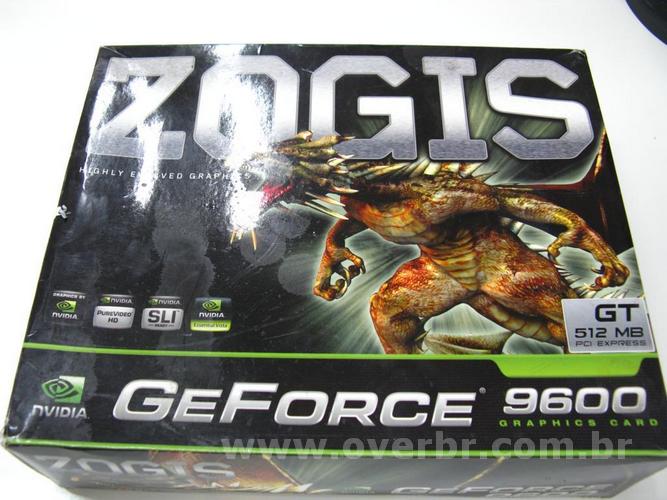

Sua embalagem estéticamente falando, traz uma harmonia nas cores e segue um padrão adotado pela Geforce (NV), em tons escuros, e destacando tanto o verde quando os logos NV.

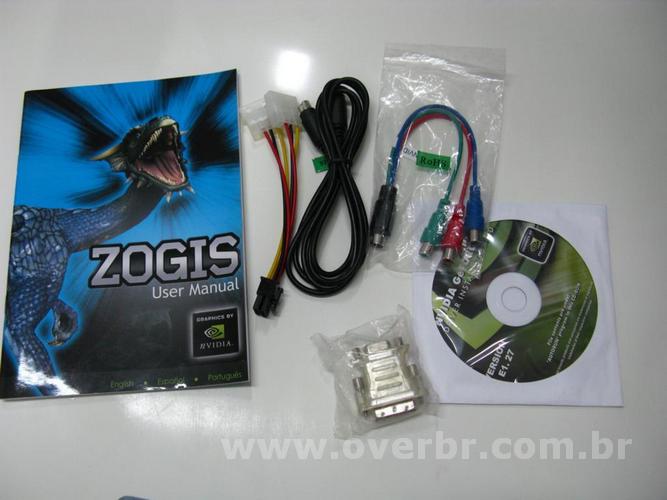

Na parte interna, os acessórios são padrão para quase todos os modelos da Zogis:

1 adesivo ZOGIS
1 Manual
1 Cd de instalação
1 adpatador VGA DVI
1 molex para 6 pinos (conversos)
1 cabo RCA out
1 cabo Video Out

9600 GT e Apresentação dos dados técnicos

A Placa lançada oficialmente pela ZOGIS no mercado em Março de 2008, e com introdução no Brasil em meados de julho do mesmo ano, apresenta uma placa equipada com 512 MB GDDR3, velocidade de memória de 900MHz e clock de 650 MHz e suporte a PCI Express 2.0. Possui modelo de sombreamento 4.0, compatibilidade com HDCP (High Definition Content protection, ou Proteção de conteúdo de alta definição) e suporte ao DirectX 10 e Open GL 2.1. Além disso, a placa apresenta duas saídas DVI Dual link e uma HDTV. Para abastecê-la é necessário uma fonte de, pelo menos, 400 W.

Ocupando 1 Slot (modelo single) e com um acabamento impecável, resolvemos levar a sério o seu poder de overclock e descobrir até quanto esta placa realmente pode aguentar com o Stock cooler (jogo de dissipador original de fábrica).

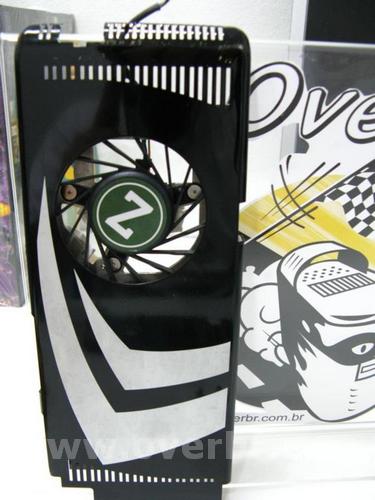

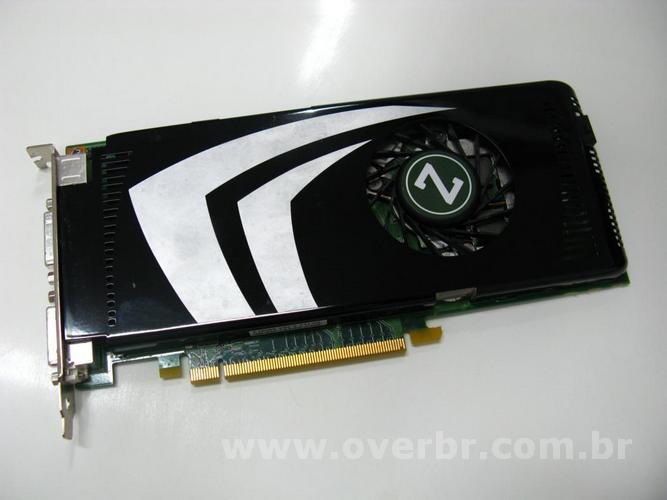

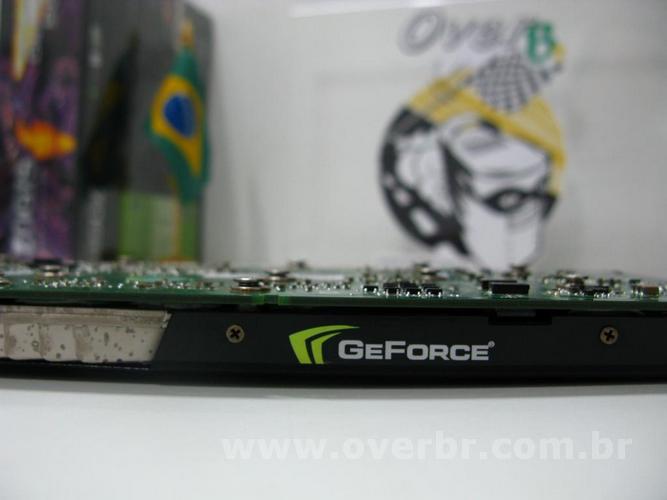

As imagens logo abaixo, mostram os detalhes e o perfil, tanto do dissipador quanto do conjunto, que tráz a GEFORCE estampada em letras de alto relevo ao lado do dissipador da cor preta e brilhante, muito bem acabado.

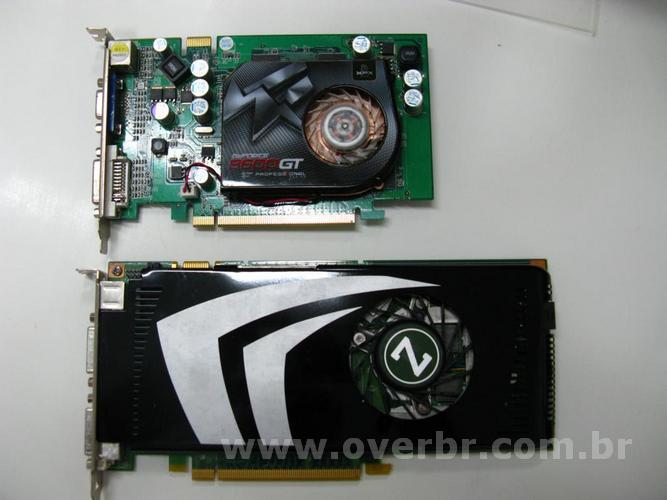

Seu tamanho segue o PCB das suas concorrentes,na sequência das 2 placas colocadas lado a lado a 8600 é quase a metade desta singular 9600 GT.

Detalhes Técnicos
Descrição
Placa de vídeo ZOGIS GF 9600 GT 512MB PCI-E NVIDIA

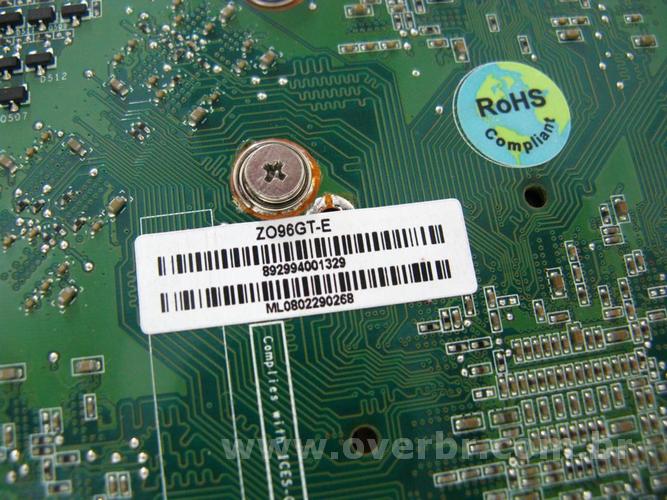

partnumber Z096GT-E

Especificações
- Modelo: 9600GT 512MB
- Part Number: ZO96GT-E
- Chipset: GeForce 9600 GT
- Memoria & Bus: 512MB DDR3 256bit
- Velocidade Core: 650MHz
- Velocidade Memoria: 1800MHz
- Saida: Dual DVI / HDTV
- Interface: PCIE X16
- Canais de Processamento: 64 Stream Processors
- Remarks: Tecnologia NVIDIA® SLI? / Suporte Microsoft DirectX 10

- Site do fabricante: http://www.zogis.com/main_products_PCIE_ZO96GT-E.htm
- Suporte do fabricante: suporte@jvlogic.com / (11) 3070-3899

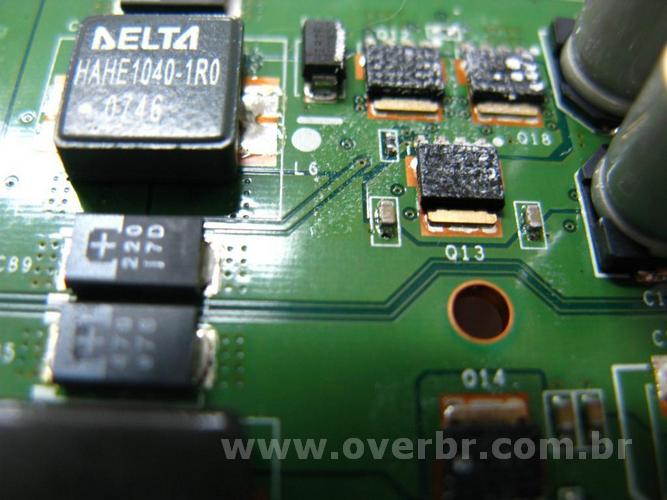

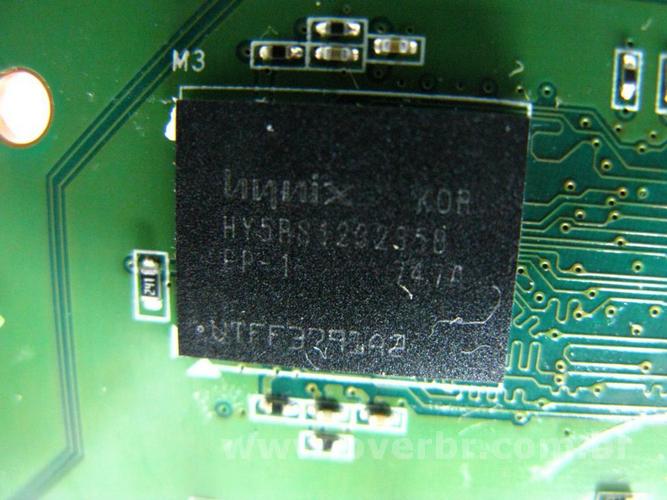

Memórias DDR3, totalizando 512MB de vídeo. Hynix HY5RS 1232, que equipam também as 8800 de algumas marcas. De conhecimento que o seu poder para overclock não é dos mais notáveis, mas não deixa a desejar e temos uma margem muito agradável para se trabalhar com segurança. O Core alimentado por um chip G94 e com 1 conector de 6 pinos, pois sabemos que a porta PCI Express x16 de primeira geração só pode fornecer até 75W. Relativamente uma placa de médio consumo. A exigência final fica a cargo da linha de 12v que deve ser capaz de emitir 26 A. Se considerar que o desempenho promissor nesse segmento, o nível de consumo da GeForce 9600 GT pode ser considerado aceitável.

Refrigeração e Dissipador

O acabamento é sem sombra de dúvidas um ponto alto nesta edição da 9600 GT ZOGIS, mas o que precisamos realmente descobrir se esta qualidade ficará só na visual ou se realmente ele faz o que foi proposto para ser feito. Refrigerar um núcleo de consumo de 95W (sem over) e até quanto ele aguenta refrigerar com eficiência a VGA quando overclocada.

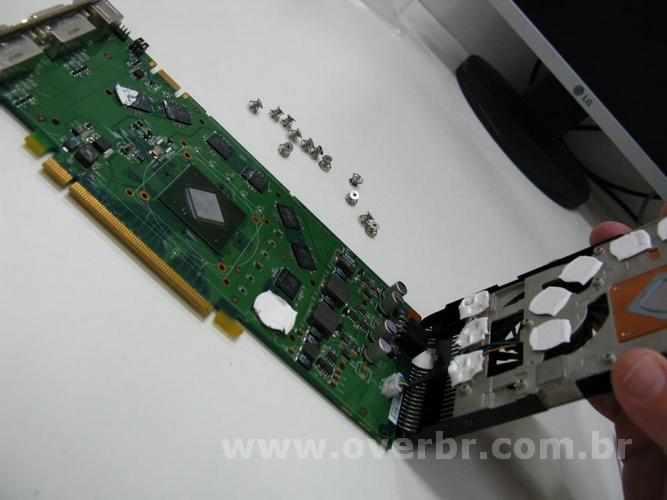

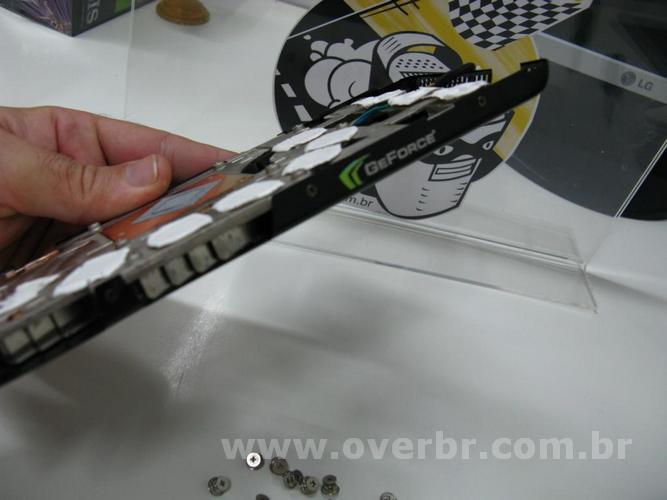

Logo na desmontagem do dissipador, nos deparamos com 12 parafusos de rosca pinagem inversa, com molas de pressão, permitindo um completo e reto aperto em todo o cartão. Algo bastante promissor, que vale a pena ressaltarmos também, a placa é muito leve, talvez pelo fato de ser confeccionado o dissipador todo em alumínio polido, e apenas a base da GPU com cobre escovado. Os parafusos presos ao PCB da placa não permitem que a mesma invergue com o tempo ou devido ao calor. Muito interessante. Seu design tipo single, tem um dissipador bem ao estilo Slim. E com os detalhes, fecham a parte de apresentação da refrigeração. Todas as memórias são arrefecidas pelo mesmo dissiador feito em peça única.

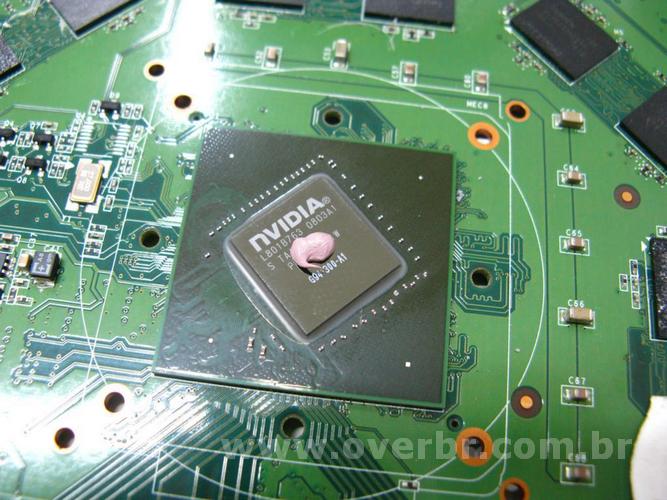

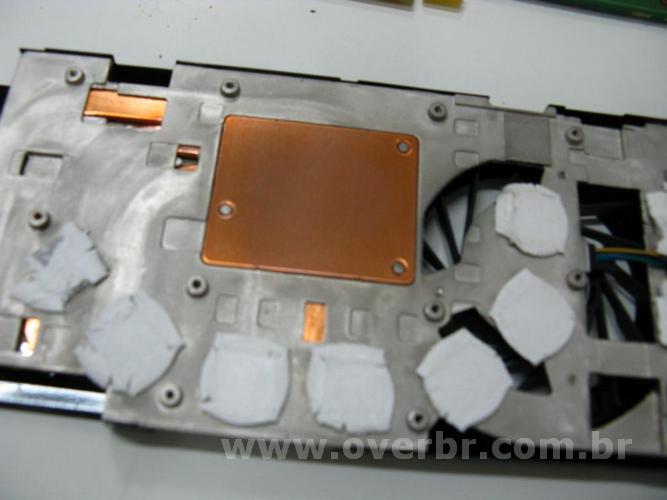

Antes dos testes, como de costume e em qualquer manutenção, seja preventiva ou corretiva, sempre limpamos toda as bases, dissipadores, coolers e principalmente os restos de elastômero e pastas térmicas que são de fábrica. Se observarem na sequência abaixo, a parte de refrigeração dos controladores de tensão, memórias e base do dissipador estavam bastante prejudicados. Limpamos seguindo nosso Tutorial <OverBR> Limpando Dissipadores, e utilizamos uma pasta térmica de qualidade em todas as partes.

Utilizamos Pasta térmica de qualidade e o suficiente sem pecar nos exageros. Após limpeza com alcool isopopílico.

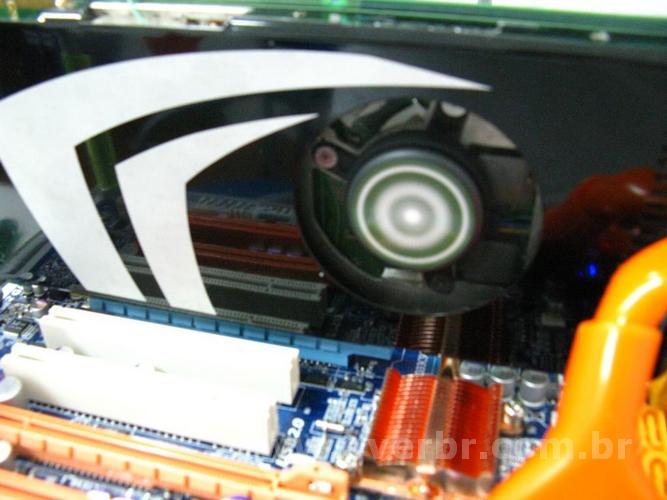

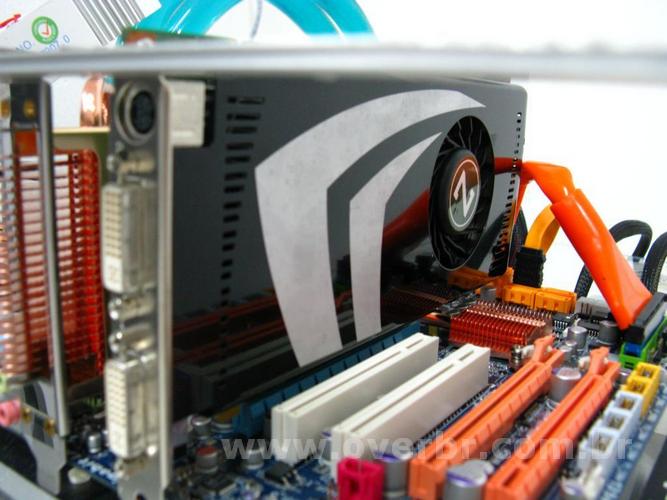

Instalação física da Placa e dos Drivers

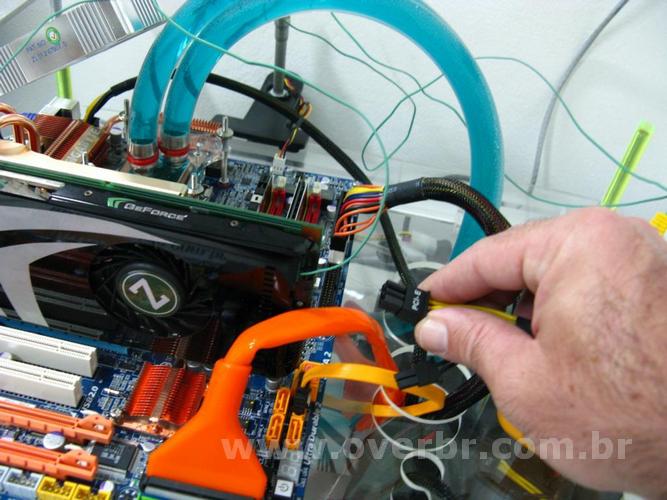

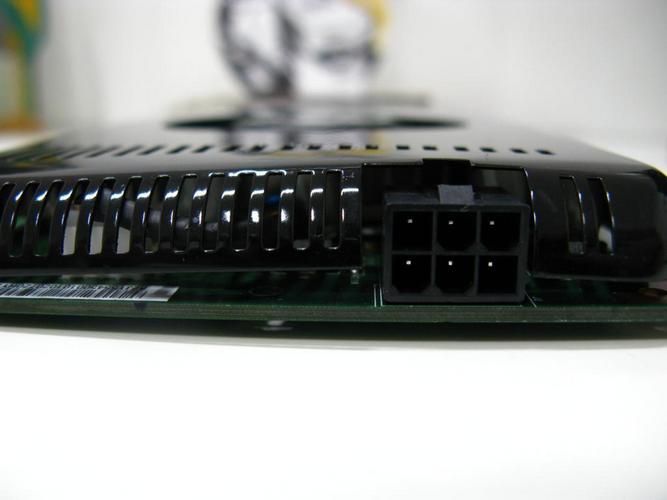

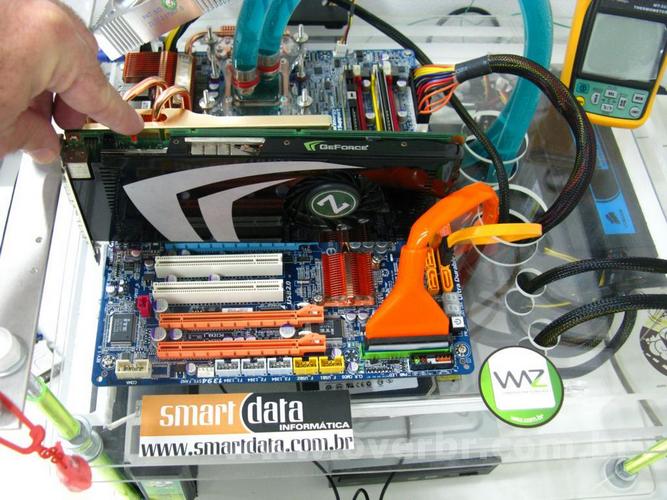

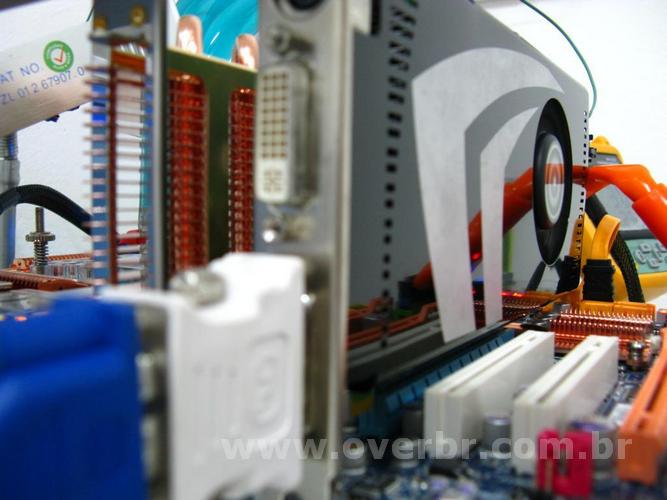

Após a placa instalada fisicamente, com todo os cuidados que devem fazer rotina de todo usuário que faz a manutenção do seu micro, agora é o momento de 'estartar' a máquina e fazer a instalação dos drives. NÃO ESQUEÇA DE LIGAR O CONECTOR DE 6 PINOS, caso sua fonte não ofereça uma linha de 26A e com pinagem PCI-e, UTILIZAR O ADAPTADOR MOLEX PARA PCI-e que acompanha a placa.

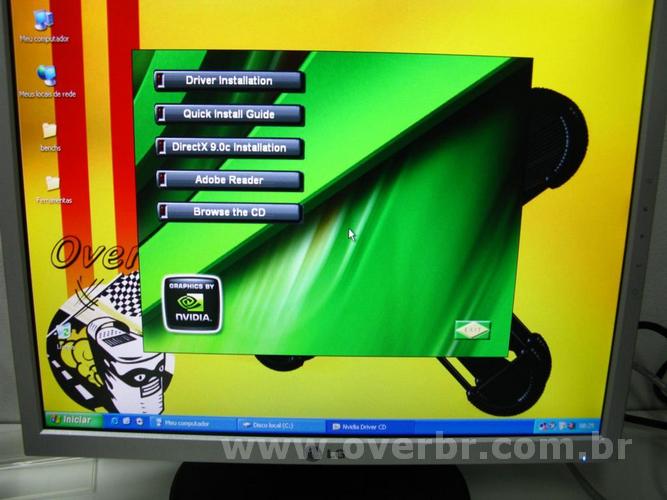

Efetuamos a instalação utilizando o CD que acompanha a placa, driver Forceware versão 171.16.

Objetivo e Metodologia dos Testes

A meta principal deste review em específico da ZOGIS 9600 GT, é levar ao leitor e apresentar a publicação de forma singular e real, o mais próximo da realidade que o usuário tem em seu ambiente de trabalho e com o objetivo de elevar ao máximo, dentro da margem de segurança, o poder de overclock desta placa utilizando o StockCooler (dissipador de fábrica). Sem nenhum alteração, seja física ou de bios.

Rodar na plataforma de testes, softwares de score e pontuação, para efeitos de comparação e sempre monitorados para controle de temperatura e perfomance. Apresentar testes de gráficos em seu poder absoluto de clock elevado sem efetuar nenhuma alteração na originalidade da placa.

Utilizaremos os programas padrão de benchmark que vocês já conhecem de trás para frente e de frente para trás !!! 3dMark, Aquamark e outros programas para aferição como GPU-z, CPUid, Everest, etc. Lembramos que todos estes programas, vocês podem encontrar na seção de <DOWNLOADS> do Fórum OverBR.

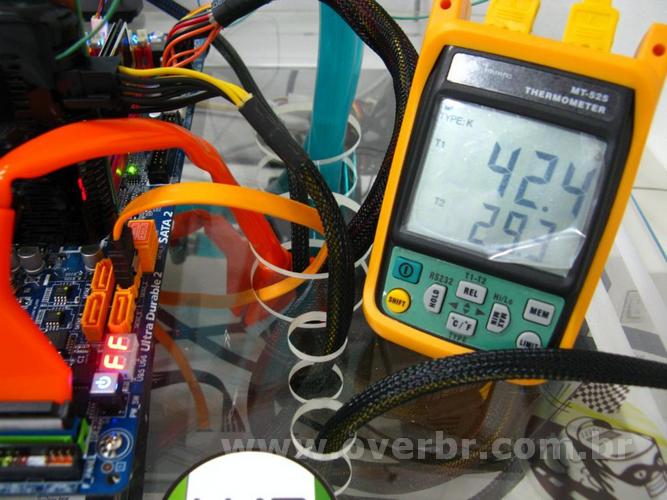

Para total controle de aferição da temperatura, sem interferência de variaçõe sou bugs de leitura dos sensores físicos da placa, utilizamos um Termo com pares MK01 e 02 de ponta, num MINIPA, e que foram instalados 1 sensor na parte interna das memórias (colado com termoadesivo o sensor bem acima da memória e outro bem acima dos reguladores de tensão). Não instalamos na GPU por problemas físicos, pois teríamos que furar ou tirar a originalidade da placa.

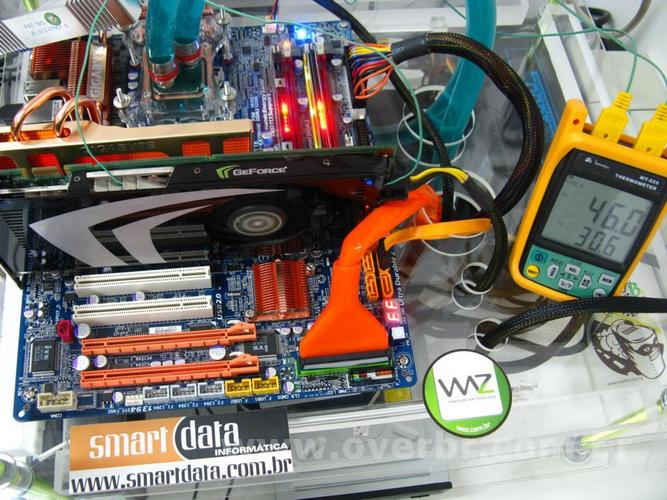

Nas fotos abaixo, mostram bem os detalhes dos sensores e monitoramento físico real da Placa em tempo real, sem correr o risco de bugs de leitura de sensor...

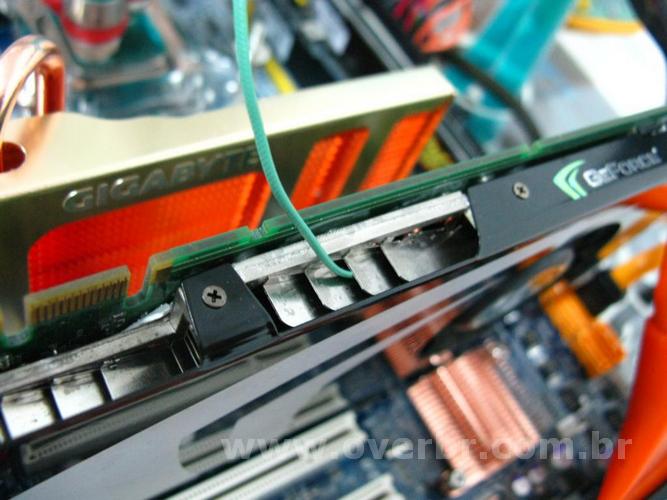

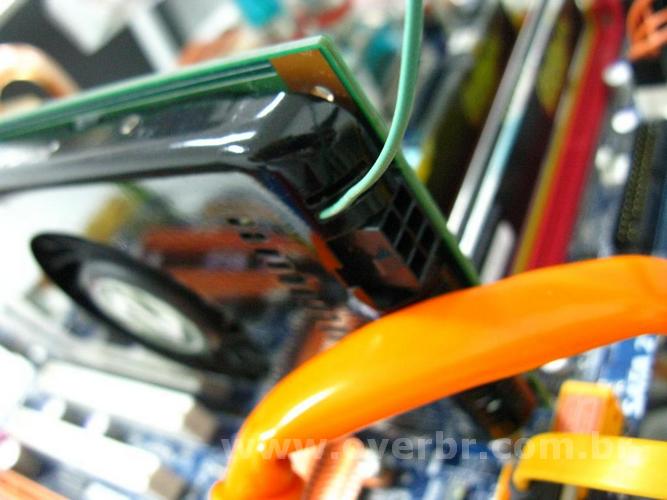

Tomando todo cuidado para não deixar que os sensores interfiram na fan ou no dissipador, deixamos eles saindo pelas aletas laterais. Os sensores foram adesivados bem acima 1 primeiro da memória e o outro do regulador de tensão atrás do conector de 6 pinos de alimentação da VGA.

A placa é relativamente fria, mesmo com o cooler em stock (25% do seu potencial). As memórias estão um pouco quentes, mas nada que tire a margem de overclock que oferece. Afinal as Hynix oferecem uma margem de overclock maleável e bastante agradáveis. A placa instalada, e já 'esquentando' a GPU, se preparando para as baterias de testes iniciais. Esta primeira parte do Review, irá mostrar o seu poder e as suas pontuações em Stock (default) tudo original.

Bancada de Testes

Mobo EP-45 Extreme
CPU Q8200 @ 3.010 Mhz
Memos Crucial Balistx Tracer 1066 mhz 2x1gb
Fonte Corsair HX1000
Windows XP SP3
Refrigeração WC Watercooling.BR LC

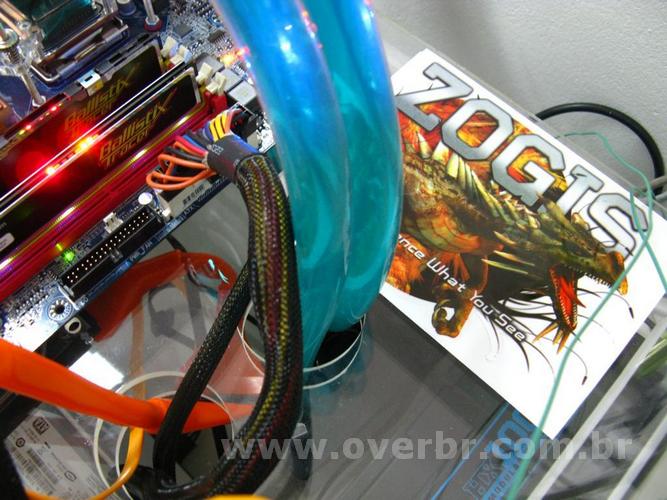

Para a apresentação oficial dos nossos testes iniciais, convocamos o nosso mascote, o Overbrasiles... que ficou muito feliz em estar junto e bem pertinho da ZOGIS 9600 GT

BenchMarks Stock - Default

Utilizando o 3dMark2006 para testes gráficos e 3D, foi rodado uma bateria de testes com a placa em stock e aferidos as temperaturas e suas variações.

Vejamos:

Quase 60 GB/s de banda de tráfego, oferece um nível de processamento grande e satisfatório, sendo dificil de criar gargalos na boca do processamento tanto em nível quanto em camada. A placa trabalha muitíssimo bem com processadores C2D. Proporcionando o máximo de qualidade em jogos e renderizações com o mínimo de travamentos ou 'lags'. A placa é relativamente fria o suficiente tanto em idle quanto exigida em full ou stress. Saindo de uma temperatura inicial de 37º / 39º Graus e partindo para seus 45º / 49º, se levarmos em conta o núcleo de 65nm podemos julgar que ela é bastante gelada. O dissipador original está totalmente aprovado, em nível de ruído (que é bastante silencioso) quanto em eficiência de arrefecimento. Ou seja, em outras palavras, ele cumpre o papel para ao qual foi desenvolvido: REFRIGERAR.
Deixamos nosso Quad com um pequeno over , rodando a 3.010 mhz para acompanhar um melhor fluxo de processamento. Não se assustem quando olharem a tela do Everest na nossa corrente de 12 v. hihihih....este é um BUG de leitura da mobo EP45 Extreme.Mesmo baixando as atualizações do everest, ele continou lendo errado. O que sentimos falta foi o leitor de RPM (Rotações por minuto) no sensor do FAN. A 9600 GT não oferece esta leitura.

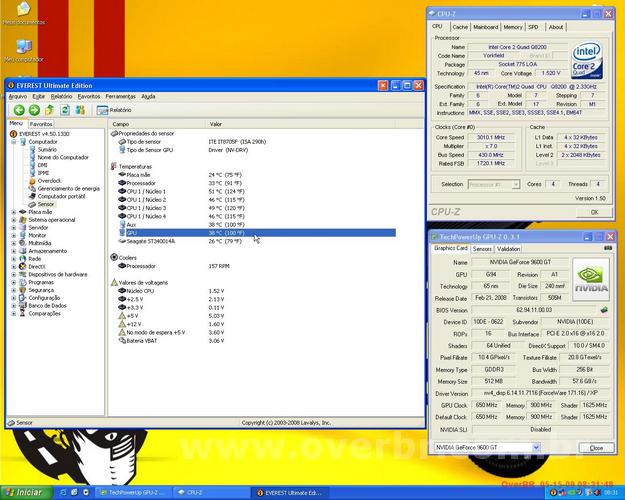

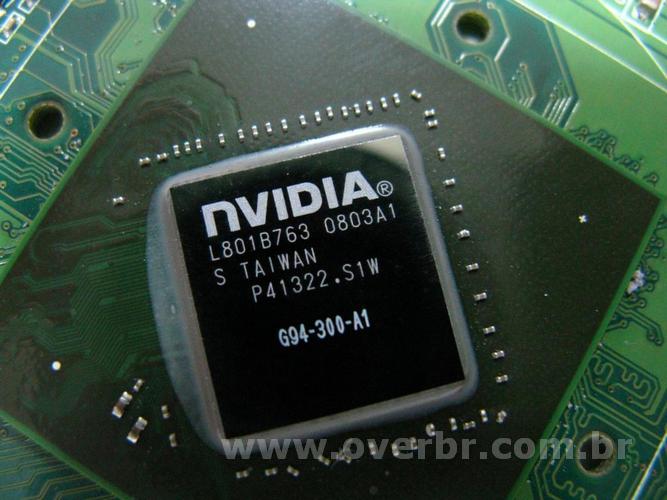

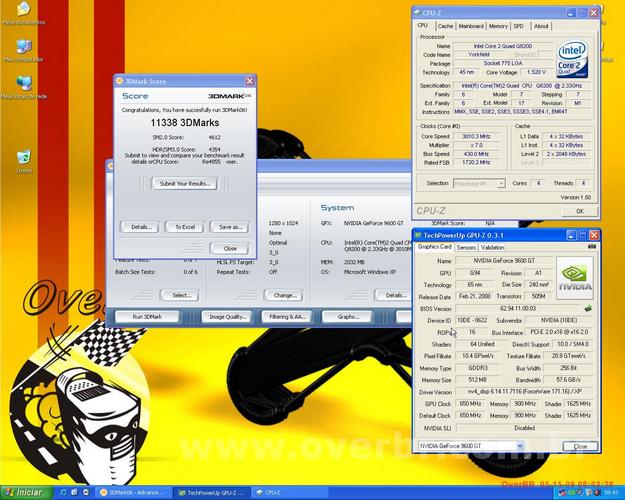

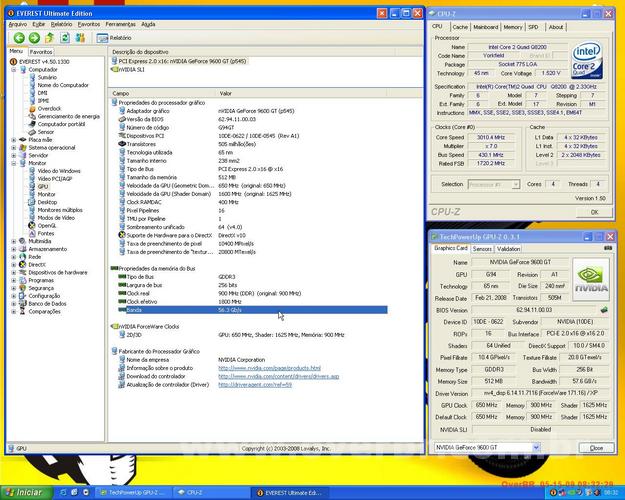

Logo acima, uma tela descritiva completa das principais características físicas do G94 GT e em específico a 9600 GT ZOGIS. E abaixo as baterias do 3dMark06...

11.338 pontos, este é o seu Score em default. Os resultados são muito interessantes e promissores, ainda mais pelo excelente conjunto de relação custo benefício, uma VGA relativamente barata no mercado atual , que roda todos os jogos com uma ótima qualidade e que ainda oferece uma boa margem de overclock seguro, e sem precisar alterar o sistema de refrigeração. Poderia parecer um slogan ou sonho de consumo, mas é exatamente isso que a ZOGIS conseguiu reunir e apresentar aos consumidores nesta edição. Uma placa muitíssimo agradável de trabalhar e de 'overclocar' !! Afinal como somos entusiastas, não poderíamos deixar passar em branco a excelente oportunidade de mostrar ao Leitor do Fórum OverBR o real potencial de overclock utilizando o dissipador original.

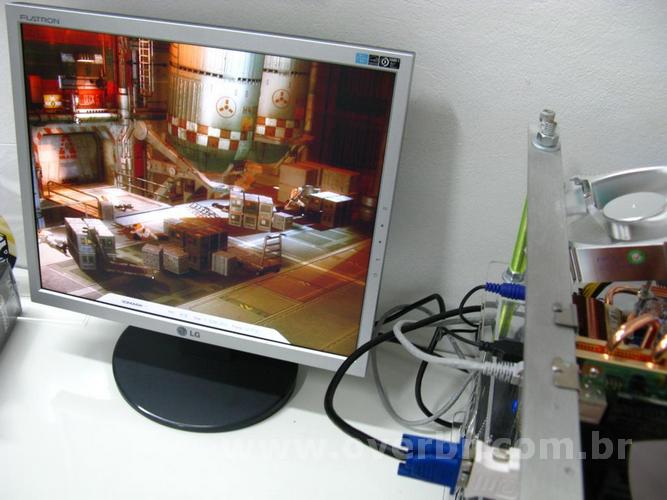

Para aqueles que gostam de ver vídeos-reviews, segue abaixo uma pequena mostra de todo o conjunto em pleno funcionamento e se 'preparando' para a baterias de benchamarks ao extremo overclock com refrigeração original.

+ YouTube Video

Conclusões e parecer

Sinceramente podemos falar que a 9600 GT roda com desenvoltura os jogos atuais mais exigentes. A placa é suficientemente forte para encarar suas principais concorrentes. Direta ou indiretamente. Podemos indicar esse tipo de adaptador gráfico para quem não possui um computador de ponta, com gabinete espaçoso. Isso porque ele exige apenas um conector de energia e tem 1,6 centímetro de espessura, ocupando apenas um slot PCI Express. Como não tem um cooler gigante, a placa poderia sofrer um pouco com temperaturas elevadas, e no caso do gabinete não oderecer arrefecimento ou ventilação adequada interna. Durante nossos testes com benchmarks, ela chegou a 59º Celsius. Já o ruído, pelo contrário, não chega a incomodar.

Sobre as suas especificações , elas ficam dentro do esperado para um produto dessa categoria. O modelo é construído com litografia de 55 nanômetros e possui 64 processadores de stream, exatamente como seu concorrente. A vantagem está no clock efetivo de memória de 900 MHz, enquanto a sua rival direta (HD4830) tem 575 MHz. Mas ela perde na frequência do processador de 1 625 MHz, contra 1 800 MHz. No mais, ambas são rigorosamente iguais, com interface de memória de 256 bits e largura de banda de 57,6 GB/s. O resultado, no fim das contas, é uma taxa de preenchimento melhor para a 9600 GT, com 20,8 GTexels.

Com preço muito interessante oferecida no mercado Brasileiro, a 9600 GT da ZOGIS é a opção com melhor custo/benefício para os gamers e entusiastas não muito exigentes. É um bom investimento, principalmente se a ideia for jogar títulos otimizados para as tecnologias do fabricante. Se não for esse o caso, ou se a sua máquina estiver montada sobre uma plataforma da AMD, a HD4830 é uma alternativa melhor, levando em conta preço e desempenho.

Avaliação Final

+ FAVOR

força bruta
qualidade de acabamento e detalhes
arrefecimento eficaz e eficiente
visual e design slims (single slot)

- CONTRA

sem opção de brundles (pacotes com cd´s e games)
poucas lojas com opção de compra da ZOGIS
o dissipador poderia ser separado da base da GPU

AWARD OVERBR & BRASILPCS

Agradecimentos

Agradecemos a Deus por permitir desempenhar nosso papel com honestidade e harmonia na comunidade da nossa classe de entusiastas, que a cada dia permance mais unidade e buscando os mesmos ideiais.
Nossos agradecimentos ao fabricnate ZOGIS que através da Acessoria de Imprensa no Brasil enviou as placas para review. E Não menos importante, agradecemos ao fim desta primeira parte, você prezado leitor que nos acompanha e sabe da nossa preocupação em levar uma matéria de nível e de reconhecimento aos membros e usuários do mercado brasileiro, onde sabemos que a cada dia mais exigentes, correm e buscam informações que podem ser consideradas como base e referência, onde o Fórum OverBR vem se dedicando de maneira singular e única. Seriedade e Honestidade nos testes e Review. Respeitamos muito o Leitor e o brasileiro. E não deixe de acompanhar e ver o <VERDADEIRO POTENCIAL DE OVERCLOCK> desta VGA no teste que foi feito de Overclock.

Sobre a Trama
Há 12 anos, a Trama Comunicação desenvolve e executa estratégias diferenciadas de relacionamento e comunicação para empresas e instituições de diversas áreas com foco em tecnologia, educação, inovação e sustentabilidade. Foi uma das agências pioneiras em oferecer e administrar a sala de imprensa das organizações na Internet e postar diariamente releases com informações a respeito dos clientes atendidos, baseada no conceito de comunicação interativa. Preparada para atender marcas com presença na América Latina, possui sede em São Paulo e escritório em Buenos Aires, além de operar internacionalmente por meio de parcerias com agências locais. Entre os serviços oferecidos estão: auditoria de imagem e opinião, assessoria de imprensa, clipping digital, comunicação interna, comunicação interativa (blog corporativo, podcast, conteúdo para website, sala de imprensa interativa), organização de eventos, gestão de crises, media training, planejamento estratégico de comunicação, publicações corporativas e relações públicas.

Sobre a ZOGIS
Marca global de placas de vídeo de alta performance com tecnologia NVIDIA e detentora da linha de eletrônicos chamada NEXT, a ZOGIS pertence à empresa americana JV Logic que também abriga a PowerColor.

www.zogis.com

VEJA TAMBÉM O REVIEW DESTA PLACA EM OVERCLOCK STOCKCOOLER

http://forum.overbr.com.br/showthread.php?p=20731
